CNB-203E 多功能擴展器 操作指南

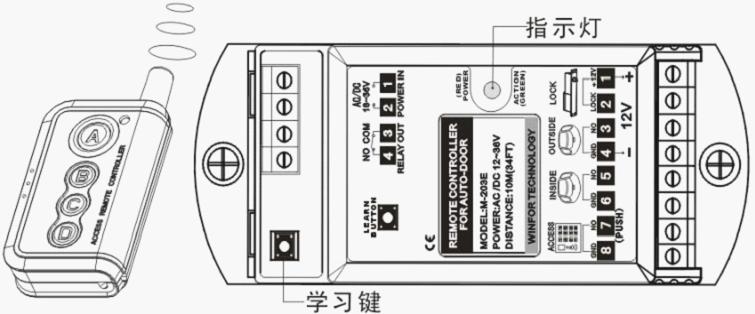

一、安全指示 非常感謝購買本產品，為了正確使用本產品，請?jiān)谑褂们罢J(rèn)真閱讀本操作手冊。 二、產品概況 1、本產品為自學習碼型，使用前須把遙控器編碼學到本控制器中方可使用。（出廠時已把隨機遙控器學好）同一編 碼只須學習一次即可。最多能學習16種不同編碼。 2、學習方法：按下學習鍵，指示燈變?yōu)榫G色，進入學習狀態，此時按下要學習的遙控器任意鍵，綠燈閃爍兩下，即 可學習成功。3秒后自動退出回到待機狀態。 3、刪除方法：按下學習鍵5秒，綠燈閃爍幾下，即可刪除全部編碼。（本產品不設單個刪除） 4、按遙控器A鍵：內外探頭感應均失效，外門禁盤失效，電鎖自動上鎖， 內（全鎖） 外側人員徹底無法進出。 夜間或節假日防盜上鎖時段用。 5、按遙控器B鍵：外探頭感應失效，并且電鎖自動上鎖，但外門禁盤和內感（單向） 應器有效，只有內部人員 刷卡可以進入。內探頭有效，可以出去。下班前清場時段用。 6、按遙控器C鍵：內外探頭及門禁器全部失效。自動門保持全開狀態，不關（全開） 回。搬運、臨時通風及應急時 段用。 7、按遙控器D鍵：內外探頭感應有效。電鎖不上鎖，正常營業工作時段用。（雙向）
三、產品整體特征 1. 大電流電鎖輸出模塊。 2. 特有12V∽36V交直流電源輸入，方便直接從平移門機組取電。 3. 精致外殼設計；易固定，體積小巧。 4. 內置突波吸收器，可有效防止電鎖動作時的回流火花。 5.四鍵遙控器人性化設計，輕松進行自動門的四種工作狀態切換。 6. 所有感應門控信號統一進擴展器，由擴展器輸出接點自動開門信號和門禁電鎖信號。并已作內部時差配合，確保順暢自動拔鎖開門。 7. 遙控切換時有聲響指示，同時紅燈也會變綠，可以確認切換是否有效。 |
